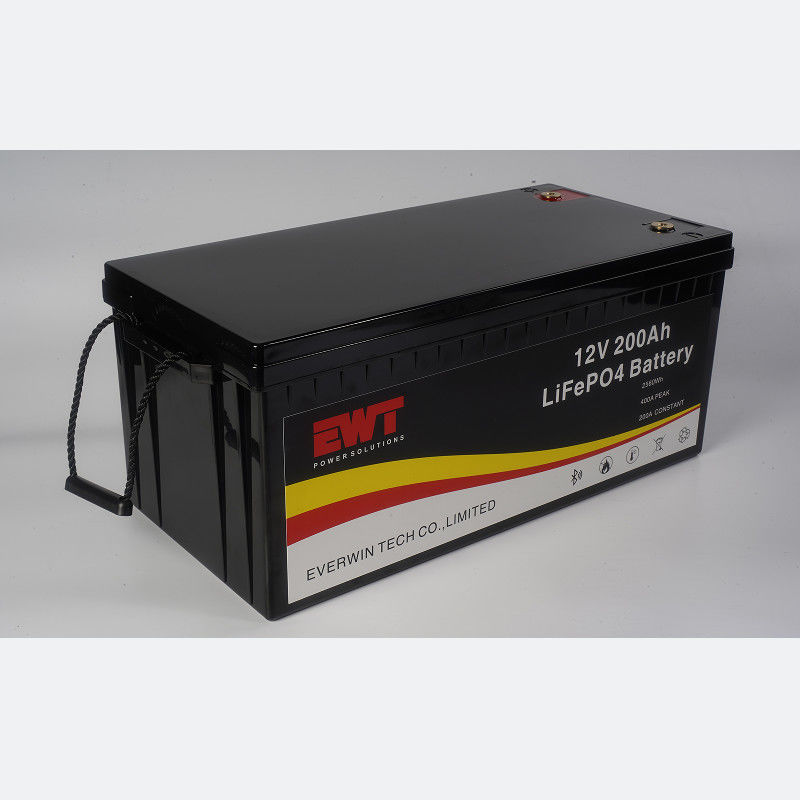

12V 200Ah 26650 32700 लिथियम आयरन फॉस्फेट बैटरी ऊर्जा भंडारण बैटरी पैक

12V 200Ah 26650 32700 लिथियम आयरन फॉस्फेट ऊर्जा भंडारण बैटरी पैक

लिथियम आयन बैटरी चार्जिंग सर्किट का डिजाइन

लिथियम आयन बैटरी की संरचनात्मक विशेषताओं के अनुसार, अधिकतम चार्जिंग टर्मिनल वोल्टेज 4.2V होनी चाहिए, जिसे ओवरचार्ज नहीं किया जा सकता है,अन्यथा बैटरी सकारात्मक इलेक्ट्रोड पर बहुत अधिक लिथियम आयन के कारण स्क्रैप हो जाएगा. इसमें उच्च चार्जिंग और डिस्चार्जिंग आवश्यकताएं हैं, और इसे एक विशेष निरंतर धारा और निरंतर वोल्टेज चार्जर के साथ चार्ज किया जा सकता है। आमतौर पर निरंतर धारा को 4.2V / अनुभाग तक चार्ज करने के बाद, यह एक स्थिर धारा के साथ चार्ज किया जा सकता है।यह निरंतर वोल्टेज चार्ज करने के लिए स्थानांतरित किया जाता है, और चार्जिंग को बंद कर दिया जाना चाहिए जब निरंतर वोल्टेज चार्जिंग करंट 100mA से कम हो जाता है।इसकी चार्जिंग करंट को 135~2025mA के बीच नियंत्रित किया जा सकता है)पारंपरिक चार्जिंग करंट को बैटरी की क्षमता से लगभग 0.5 गुना पर चुना जा सकता है, और चार्जिंग का समय लगभग 2 ~ 3 घंटे है।

लिथियम आयन बैटरी की आंतरिक संरचना के कारण, लिथियम आयन सभी डिस्चार्ज के दौरान सकारात्मक इलेक्ट्रोड पर नहीं जा सकते हैं,और लिथियम आयनों का एक हिस्सा नकारात्मक इलेक्ट्रोड पर बरकरार रखा जाना चाहिए ताकि यह सुनिश्चित हो सके कि अगले चार्ज के दौरान लिथियम आयनों को चैनलों में सुचारू रूप से शामिल किया जा सकेअन्यथा, बैटरी का जीवन तदनुसार छोटा हो जाता है। यह सुनिश्चित करने के लिए कि कुछ लिथियम आयनों को ग्राफाइट परत में डिस्चार्ज के बाद भी रखा जाए,डिस्चार्ज के अंत में न्यूनतम वोल्टेज सख्ती से सीमित होना चाहिए, यानी लिथियम आयन बैटरी को ओवर-डिचार्ज नहीं किया जा सकता है। डिस्चार्ज टर्मिनेशन वोल्टेज आमतौर पर 3.0V/सेल है, और न्यूनतम वोल्टेज 2.5V/सेल से कम नहीं होना चाहिए।बैटरी के डिस्चार्ज समय की लंबाई बैटरी की क्षमता और डिस्चार्ज करंट के आकार से संबंधित है.

लिथियम आयन बैटरी चार्जिंग सर्किट का सिद्धांत

सिद्धांतः बैटरी को निरंतर वोल्टेज पर चार्ज करें ताकि यह सुनिश्चित हो सके कि यह ओवरचार्ज न हो। इनपुट डीसी वोल्टेज चार्ज बैटरी के वोल्टेज से 3 वोल्ट अधिक है।W1 और TL431 एक सटीक समायोज्य वोल्टेज नियामक सर्किट बनाते हैं, Q2, W2 और R2 एक समायोज्य निरंतर धारा सर्किट बनाते हैं, और Q3, R3, R4, R5 और एलईडी चार्जिंग संकेत सर्किट हैं। चार्ज लिथियम-आयन बैटरी का वोल्टेज बढ़ने के साथ, एलईडी चार्जिंग सर्किट के साथ-साथ एलईडी चार्जिंग संकेत सर्किट भी हैं।चार्जिंग करंट धीरे-धीरे कम हो जाएगा, और R4 पर वोल्टेज गिरावट कम हो जाएगा जब बैटरी पूरी तरह से चार्ज है, ताकि Q3 काट दिया जाएगा, और एलईडी बंद हो जाएगा, यह सुनिश्चित करने के लिए कि बैटरी पर्याप्त हो सकता है,कृपया संकेतक प्रकाश बंद होने के बाद 12 घंटे तक चार्ज करना जारी रखेंप्रयोग करते समय, कृपया Q2 और Q3 के लिए उपयुक्त रेडिएटर स्थापित करें।
