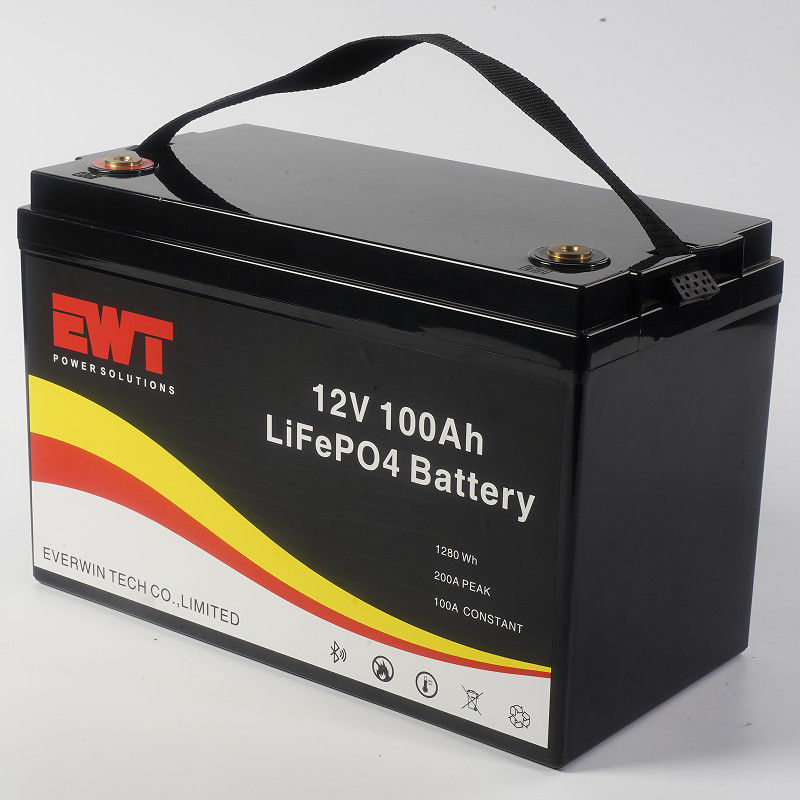

बीएमएस प्रोटेक्ट फॉर लिथियम आयन बैटरी पैक 12V 100AH लाइफपो4 बैटरी पैक

बीएमएस प्रोटेक्ट फॉर लिथियम आयन बैटरी पैक 12V 100AH लाइफपो4 बैटरी पैक

लिथियम आयन बैटरी के पांच बुनियादी सुरक्षा कार्य

लिथियम-आयन बैटरी निर्माता लिथियम-आयन बैटरी बीएमएस में ऐसे कार्य हैं जैसे कि ओवर-करंट डिस्चार्ज, शॉर्ट-सर्किट सुरक्षा, ओवर-करंट 3 ए, और 0.2 सेकंड की देरी।

1. ओवरकंट्रेंट और डिस्चार्ज की स्थिति निर्धारित करेंः यदि स्मार्ट बैटरी के चार्ज और डिस्चार्ज की स्थिति में, यदि पता लगाया गया वर्तमान 3A से अधिक है और 0.2s की देरी अभी भी 3A से अधिक है,अधिभार निर्धारित किया जाएगा। इस समय, सुरक्षा निष्पादन सर्किट डिस्चार्ज सुरक्षा स्विच को काटता है। सुरक्षा को हटाने की शर्त चार्जर को कनेक्ट करना है।जब कनेक्टेड चार्जर का पता लगाया जाता है, ओवर करंट सुरक्षा हटा दी जाती है, अन्यथा स्मार्ट बैटरी हमेशा संरक्षित रहेगी।

2. ओवरचार्ज और डिस्चार्ज की शर्तें निर्धारित करें: यदि बैटरी चार्ज के दौरान बैटरी का वोल्टेज 4.2V से अधिक या कुल वोल्टेज 16.8V से अधिक हो,बैटरी को ओवरचार्ज की स्थिति में माना जाता हैइस समय, सुरक्षा निष्पादन सर्किट चार्जिंग सुरक्षा स्विच को काट देता है। ओवरचार्ज रिलीज़ स्थिति में, प्रत्येक बैटरी का वोल्टेज 4V से कम है।

3. अधिभार संरक्षण की विफलता निर्धारित करेंः यदि चार्जिंग के दौरान बैटरी का वोल्टेज 4.4V से अधिक हो, तो यह माना जाता है कि चार्जिंग संरक्षण कार्य असामान्य है।माध्यमिक सुरक्षा सर्किट शुरू करें और तीन टर्मिनल फ्यूज वेल्ड.

4- ओवर-डिस्चार्ज, अंडर-वोल्टेज और डिस्चार्ज स्थितियों का निर्धारण करें: डिस्चार्ज प्रक्रिया के दौरान, जब एक सेल का वोल्टेज 2.5V से कम होता है,यह निर्धारित किया जाता है कि बैटरी ओवर-डिचार्ज की स्थिति में है, और इस समय, सुरक्षा निष्पादन सर्किट डिस्चार्जिंग को रोकने के लिए डिस्चार्ज स्विच को काट देगा। रिलीज़ की शर्त यह है कि सभी बैटरी का वोल्टेज 3V से अधिक है।

5. अति-तापमान संरक्षण और रिहाई की स्थिति निर्धारित करें: जब बैटरी वोल्टेज तापमान 55°C से अधिक हो, यह निर्धारित करें कि बैटरी अति-तापमान की स्थिति में है। इस समय,सुरक्षा निष्पादन सर्किट चार्ज-डिस्चार्ज सुरक्षा स्विच को डिस्कनेक्ट करता है.
